一、         主要技术指标：

二、         机器的安装和操作：

1、机床要按标志处接地，接电源处要安装保护开关，开关离机器不要超出2米，打开机床前围板取出紫外线灯，请小心将灯装在灯架上，并接好线，再将前围版装好。

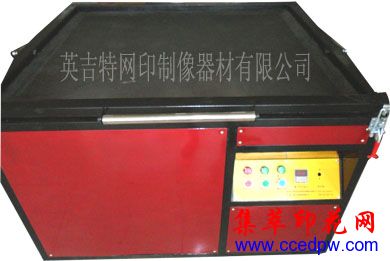

2、晒版：打开晒版机上的框架，接通电源，打开电源开关，机内红色灯泡亮，将菲林固定在玻璃台面所需的位置，再将涂好了感光胶的网版放在与菲林图相符的位置，真空泵启动，1分钟后，菲林和网版即会牢固贴紧，将曝光时间控制器预制所需时间，并同时按下曝光按钮开始制版，到了预制的时间，光源会自动关闭，同时关闭真空泵开关，晒版完成，打开放气阀，打开上框架，取出网版即可。如果同时晒多块网版，再放一块涂胶版可继续晒版。

三：保养事项：

（1） 玻璃面必须保持清洁，无花纹。

（2） 胶布若粘上网架,可用水抹去。

（3） 为延长灯管使用寿命，每次灯灭后应等5-20分钟，灯管冷却下来后，才可进行等二次启动。

（4） 为延长橡胶布的使用寿命，可采用两点方法：

         a、 在曝光过程中可以把放气阀稍开一点。

         B、 用中硬度普通型橡胶板，垫在网版上。

（5） 每半年应检查电路、真空泵一次。

  四、注意事项：

    1、安装电源时，注意：一条线接火线，一条线接零线。

    2、装接灯管时，将两端螺丝收紧，以防接触不良，损坏灯管。

五：电控原理图及元器件名称：
